Nuevo Aplicación Máquina de soldadura de trituración por embotellado por ultrasonidos de alta eficiencia

Nueva aplicación de estañado ultrasónico de alta eficiencia, máquina de soldadura por inmersión ultrasónica

¿Qué es una máquina de estañado ultrasónico?

Una máquina de estañado ultrasónico es un equipo especializado utilizado en la industria de fabricación de electrónica. Emplea ondas ultrasónicas para mejorar el proceso de estañado, que implica recubrir superficies metálicas con una capa de estaño. Esto es particularmente importante para mejorar la soldabilidad y prevenir la corrosión en componentes como cables, conectores y placas de circuito.

Características clave de las máquinas de estañado ultrasónico:

Tecnología ultrasónica: Utiliza ondas sonoras de alta frecuencia para crear burbujas de cavitación microscópicas en un baño líquido, lo que ayuda a eliminar contaminantes y mejorar la adhesión del estaño.

Eficiencia: La acción ultrasónica permite un estañado más rápido y uniforme en comparación con los métodos tradicionales.

Calidad: Produce un recubrimiento de estaño más suave y consistente, lo que mejora la conductividad eléctrica y la longevidad de los componentes.

Respetuoso con el medio ambiente: A menudo utiliza productos químicos menos dañinos en comparación con los procesos de estañado convencionales, lo que reduce el impacto ambiental.

Versatilidad: Adecuado para varios materiales y formas de componentes, lo que lo hace útil en múltiples aplicaciones.

Aplicaciones:

Fabricación de electrónica: Se utiliza para preparar y recubrir componentes electrónicos para soldar.
Industria automotriz: Estañado de conectores y cableado para mejorar la fiabilidad.
Telecomunicaciones: Recubrimiento de componentes para garantizar una transmisión de señal efectiva.

En general, las máquinas de estañado ultrasónico son vitales para garantizar acabados superficiales de alta calidad en componentes electrónicos, lo que contribuye a un mejor rendimiento y fiabilidad en los productos finales.

Las máquinas de estañado ultrasónico utilizan el efecto de cavitación y la vibración mecánica generada por ultrasonido en líquido de estaño fundido para lograr el tratamiento de estañado en la superficie del metal. El proceso específico es el siguiente:
Generación de señales eléctricas de alta frecuencia: El generador ultrasónico genera señales eléctricas de alta frecuencia, generalmente con una frecuencia de aproximadamente 20-30 kHz.
Ampliación y conversión de señal: Después de que la señal eléctrica es amplificada por el altavoz, se transmite al transductor ultrasónico, que convierte la señal eléctrica en vibración mecánica y genera ondas sonoras de alta frecuencia.

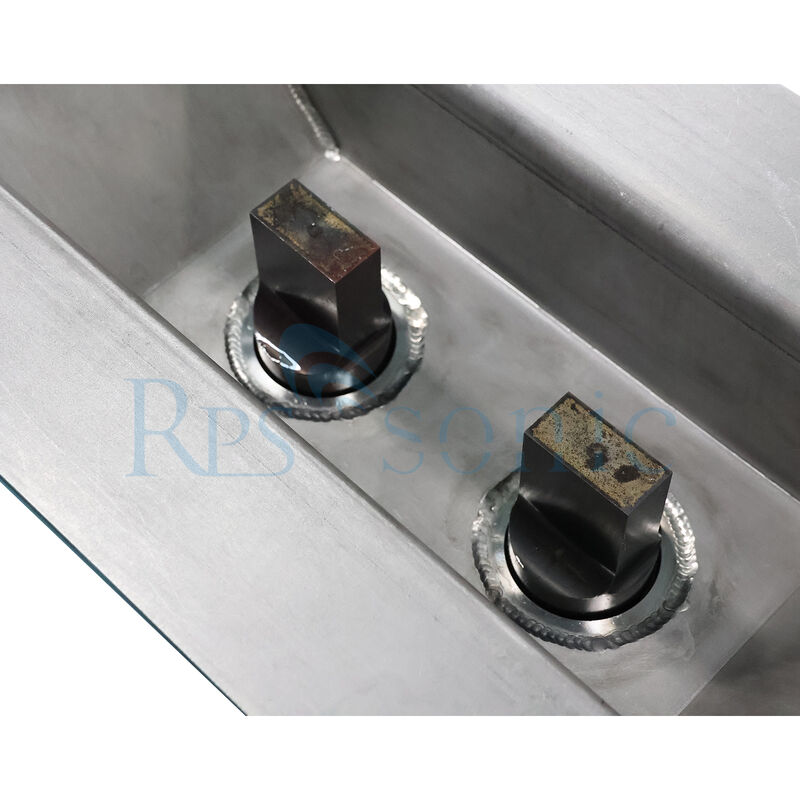

Desprendimiento de la capa de óxido: La onda sonora se transmite al cabezal de trabajo, que aplica vibración al líquido de estaño para generar pequeñas burbujas en el líquido de estaño fundido. Cuando la presión sonora alcanza un cierto valor, las burbujas se expanden rápidamente y luego se cierran repentinamente, generando ondas de choque y microchorros. Estos efectos físicos pueden destruir y eliminar la capa de óxido en la superficie del metal.
Penetración y adhesión del líquido de estaño: La energía de vibración empuja el estaño líquido hacia los microporos y huecos del metal, de modo que el estaño líquido puede mojar la superficie del metal y formar una capa de estaño uniforme y firme sobre ella, eliminando las burbujas de soldadura y mejorando la adhesión y el sellado entre las soldaduras o entre el estaño y las soldaduras.

¿Qué industrias están adoptando actualmente la tecnología de estañado ultrasónico?

Las máquinas de estañado ultrasónico, con sus ventajas de no contaminación química, enchapado uniforme, fuerte adhesión y amplia aplicabilidad a varios materiales soldables, se utilizan en múltiples campos, incluyendo la fabricación de electrónica, electrónica automotriz, aeroespacial, energía industrial, nueva energía y procesamiento de materiales especiales. Aquí hay una introducción detallada:

Fabricación de electrónica:

Conectores y terminales: Conectores de precisión, barras colectoras de cobre y terminales que requieren un enchapado uniforme y libre de corrosión.

Componentes de PCB: Estañado localizado de cables de transformadores, cables de inductores de anillo magnético y sustratos de disipadores de calor (como sustratos de aluminio) para mejorar la calidad de la soldadura y la conductividad.

Pretratamiento de soldadura fuerte al vacío: Proporciona una superficie limpia y soldable para la metalización cerámica, barras colectoras compuestas y otros productos, lo que garantiza una soldadura posterior fiable.

Motores e inductores: Estañado de extremos de cables de cobre o aluminio en los devanados del motor facilita la soldadura o conexión posterior y reduce la resistencia de contacto.

Electrónica automotriz y nueva energía:

Procesamiento de mazos de cables: Estañado de extremos de cables de cobre y aluminio, reemplazando el prensado en frío, mejorando la conductividad y la resistencia a la corrosión, y cumpliendo con los requisitos de alta corriente de los vehículos de nueva energía.

Fabricación de baterías: Enchapado de estaño de conectores de batería (láminas de níquel y cobre) y barras colectoras reduce la resistencia de contacto y mejora la eficiencia y seguridad de carga y descarga de la batería.

Sensores y controladores: El procesamiento de varias líneas de señal y terminales de alimentación garantiza una transmisión de señal estable y conexiones fiables.

Industrias aeroespacial y militar: Cableado de alta fiabilidad: Proporcionar un enchapado libre de residuos y resistente a la corrosión para cables de aviación y terminales de equipos de armas, evitando la corrosión electroquímica o problemas de materia extraña causados por el fundente, y garantizando la estabilidad de la conexión en entornos extremos.

Procesamiento de materiales especiales: Pretratamiento de estañado adecuado para varios materiales de aleación especiales como titanio y aleaciones a base de níquel, que cumplen con los estrictos requisitos para las conexiones de materiales en productos militares.

Industrias industrial y energética: Motores y equipos eléctricos: El estañado de los extremos de los devanados del motor facilita la conexión entre los devanados y los cables, mejorando la conductividad y las propiedades antienvejecimiento.

Accesorios para cables: El estañado de conectores de cables y varillas conductoras mejora la conductividad y la resistencia a la corrosión, extendiendo la vida útil de los equipos eléctricos.

Accesorios de alimentación: El estañado de piezas metálicas que requieren una soldadura o conductividad mejoradas mejora la eficiencia y seguridad de la transmisión de energía.

Nuevos campos de energía y semiconductores

Celdas solares: El estañado de electrodos para obleas de silicio y baterías de película delgada en celdas solares permite conexiones fiables entre materiales disímiles (como aluminio-vidrio y aluminio-cerámica), mejorando la eficiencia de conversión fotoeléctrica.

Semiconductores y sensores: El estañado de los pines de los dispositivos semiconductores y los calentadores cerámicos garantiza la estabilidad de la conexión eléctrica y el rendimiento de la disipación de calor, cumpliendo con los requisitos de alta precisión de la industria de semiconductores.

Aplicaciones de materiales especiales

Estañado de aluminio y aleación de aluminio: Los métodos tradicionales son extremadamente difíciles de soldar. El estañado ultrasónico utiliza el efecto de cavitación para eliminar la capa de óxido, logrando un enchapado de estaño de alta calidad en piezas de aluminio. Se puede utilizar alambre de aluminio en lugar de alambre de cobre, ahorrando costos (aproximadamente el 80%).

Tratamiento de metales difíciles de soldar: Adecuado para el estañado de metales difíciles de soldar como acero inoxidable, níquel, molibdeno y titanio, resolviendo problemas como la soldadura difícil y la mala adhesión del recubrimiento en los procesos tradicionales.

Conexiones de materiales disímiles: Admite el estañado de combinaciones de materiales disímiles como aluminio-cobre, cobre-vidrio y aluminio-cerámica, lo que facilita el desarrollo de nuevos materiales y productos.

¿Puede explicar el proceso de estañado ultrasónico con más detalle?

El proceso de estañado ultrasónico implica varios pasos clave y utiliza la tecnología ultrasónica para mejorar el estañado de las superficies metálicas. Aquí hay un desglose detallado del proceso:

1. Preparación de componentes

Limpieza: Antes del estañado, los componentes deben limpiarse a fondo para eliminar contaminantes como aceites, suciedad y oxidación. Este paso es crucial para garantizar una buena adhesión de la capa de estaño.
Inspección: Los componentes se inspeccionan en busca de defectos o irregularidades que puedan afectar el proceso de estañado.

2. Limpieza ultrasónica

Baño ultrasónico: Los componentes se sumergen en una solución de limpieza líquida (a menudo a base de agua) dentro de un tanque de limpieza ultrasónico.
Ondas ultrasónicas: Se generan ondas sonoras de alta frecuencia utilizando transductores, creando cambios rápidos de presión en el líquido. Esto conduce a la formación y colapso de burbujas microscópicas (cavitación).
Limpieza efectiva: La acción de cavitación elimina eficazmente los contaminantes de la superficie de los componentes, asegurando un sustrato limpio para el estañado.

3. Proceso de estañado

Baño de estañado: Después de la limpieza, los componentes se transfieren a un baño de estañado que contiene estaño fundido o una aleación de estaño.
Aplicación ultrasónica: Se aplican ondas ultrasónicas durante el proceso de estañado. Esto ayuda a:

Mejorar la transferencia de calor: Las vibraciones aumentan el movimiento de las partículas de estaño, promoviendo una mejor transferencia de calor y un derretimiento más rápido.
Mejorar el humedecimiento: Las ondas ultrasónicas facilitan el humedecimiento del sustrato con el estaño fundido, asegurando un recubrimiento uniforme.

Control de tiempo y temperatura: El proceso se controla para obtener el tiempo y la temperatura óptimos para lograr el grosor y la calidad deseados de la capa de estaño.

4. Enfriamiento y solidificación

Enfriamiento: Después de que los componentes están recubiertos, se retiran del baño de estañado y se dejan enfriar. El proceso de enfriamiento solidifica la capa de estaño.
Inspección del recubrimiento: El grosor y la calidad del recubrimiento de estaño se inspeccionan para garantizar que cumplan con las especificaciones.

5. Tratamiento posterior al estañado

Procesos de acabado: Se pueden aplicar procesos adicionales, como pulido o limpieza adicional, para mejorar el acabado de la superficie o preparar los componentes para el montaje.
Control de calidad: Se realizan inspecciones finales para garantizar que los componentes cumplan con todos los estándares requeridos antes de que se envíen para su uso en la fabricación.

Beneficios del proceso de estañado ultrasónico

Limpieza mejorada: El paso de limpieza ultrasónica asegura que las superficies estén libres de contaminantes, lo cual es crítico para la adhesión y el rendimiento.
Recubrimiento uniforme: La aplicación de ondas ultrasónicas durante el estañado promueve una distribución uniforme de la capa de estaño.
Eficiencia: El proceso reduce el tiempo requerido para la limpieza y el estañado, aumentando la eficiencia general de la producción.

En resumen, el proceso de estañado ultrasónico combina técnicas avanzadas de limpieza y recubrimiento para producir componentes fiables y de alta calidad adecuados para diversas aplicaciones en la electrónica y otras industrias.
