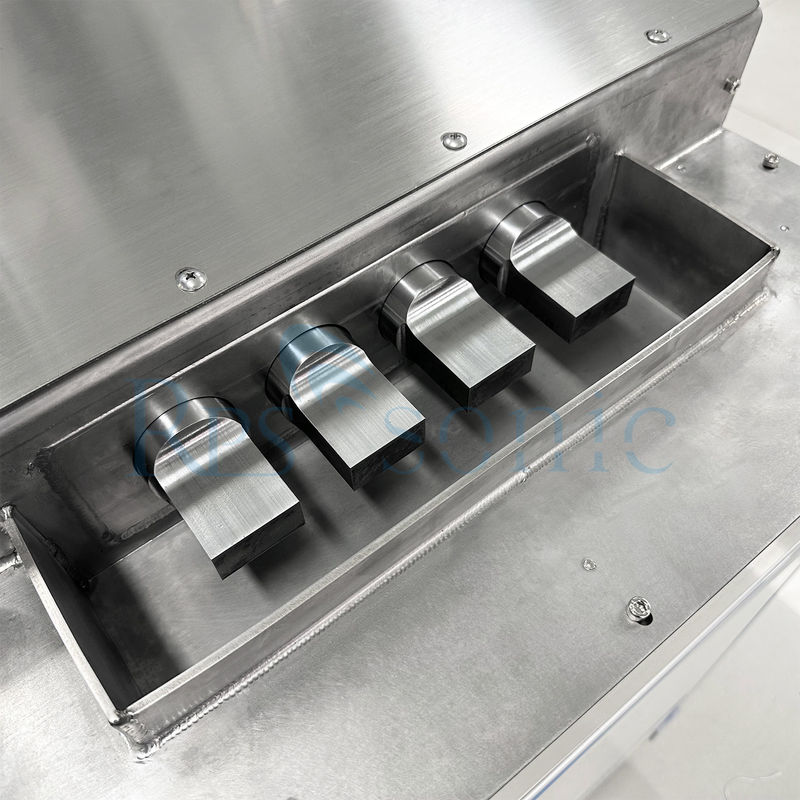

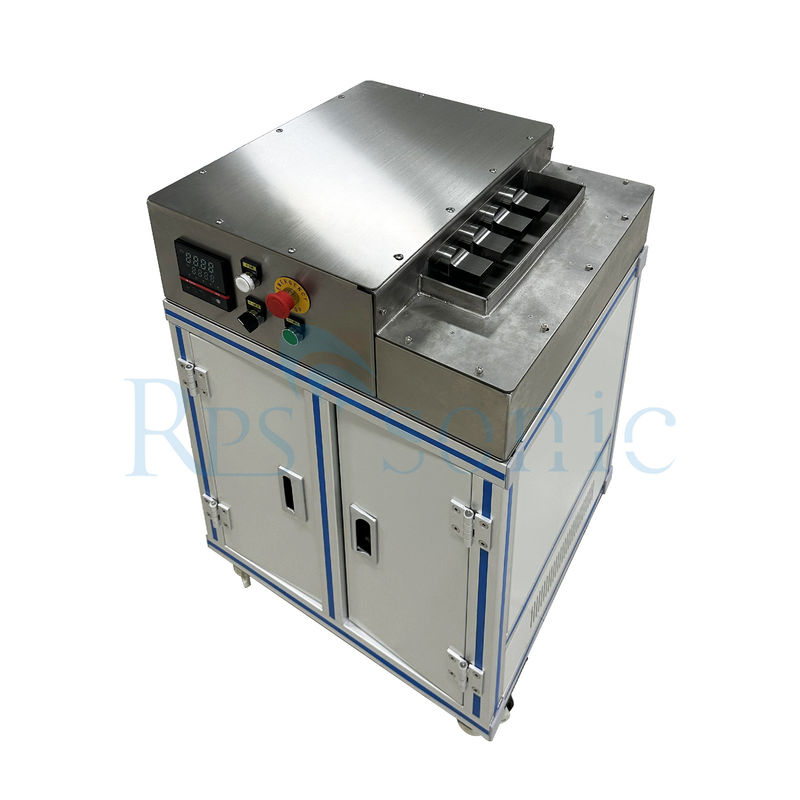

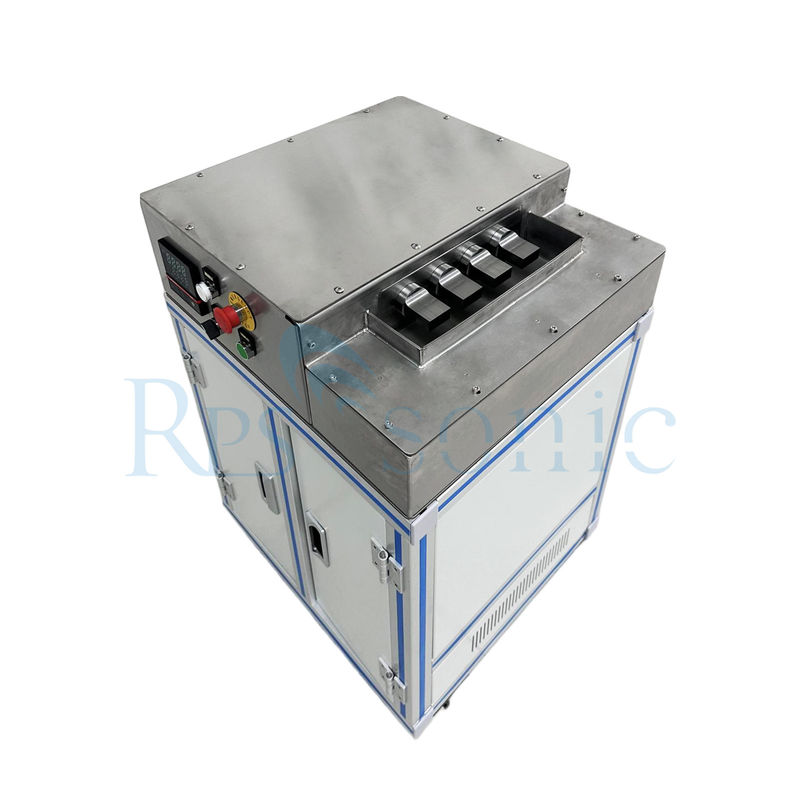

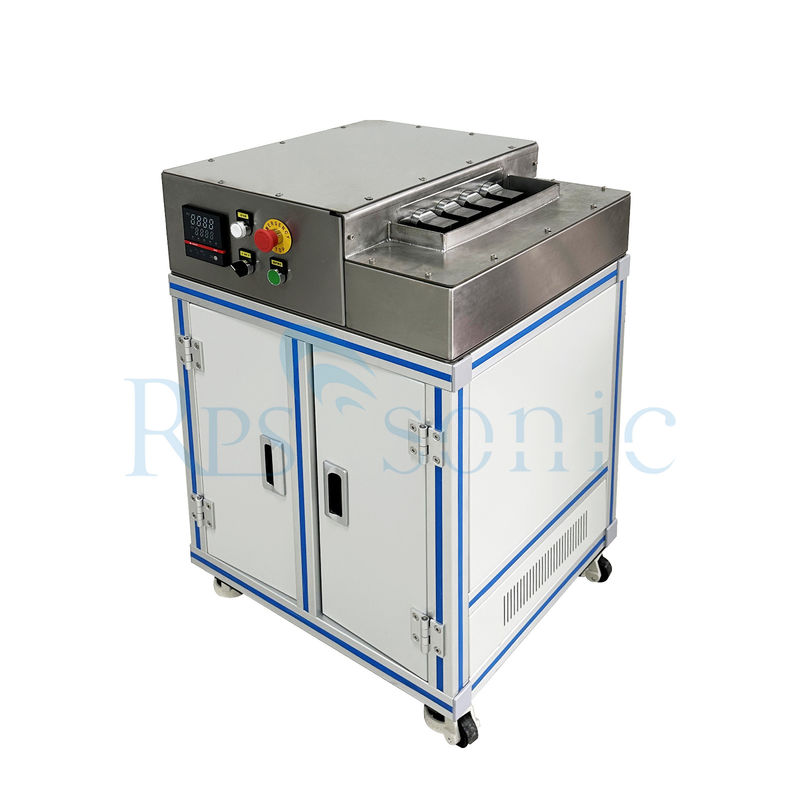

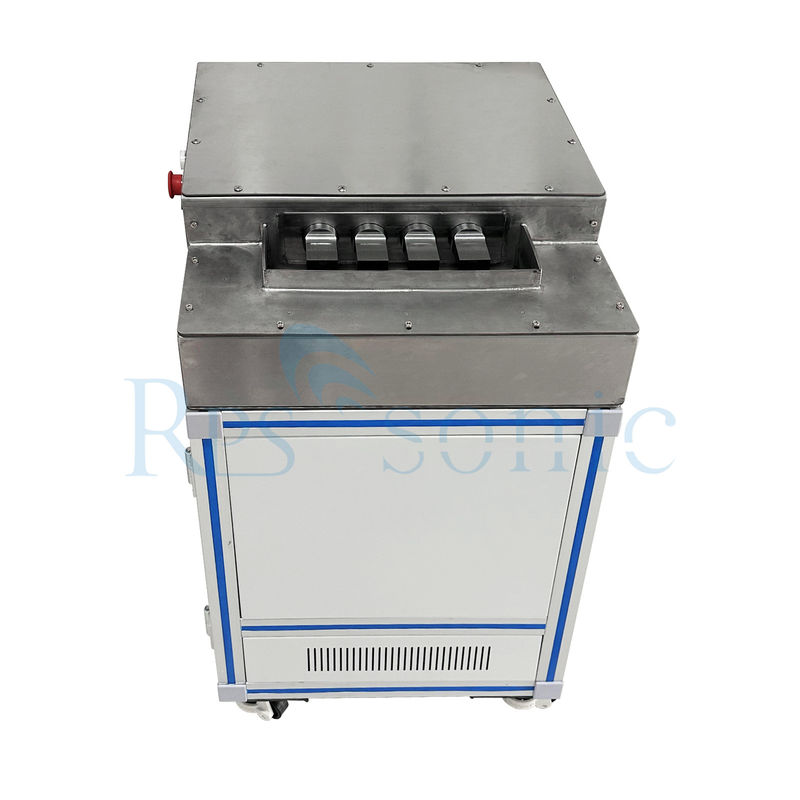

Máquina de estañado ultrasónica para alambre de aluminio

Máquina para el encasillado ultrasónico de alambre de aluminio

¿Qué es una máquina de lata ultrasónica?

Una máquina de enlatado por ultrasonido es un equipo especializado utilizado en la industria de fabricación de electrónica. Emplea ondas ultrasónicas para mejorar el proceso de enlatado,que consiste en recubrir las superficies metálicas con una capa de estañoEsto es particularmente importante para mejorar la solderabilidad y prevenir la corrosión en componentes como cables, conectores y placas de circuito.

Características clave de las máquinas de enlatado por ultrasonido:

Tecnología ultrasónica: Utiliza ondas sonoras de alta frecuencia para crear burbujas de cavitación microscópicas en un baño líquido, lo que ayuda a eliminar los contaminantes y mejora la adhesión del estaño.

Eficiencia: La acción ultrasónica permite una tintura más rápida y uniforme en comparación con los métodos tradicionales.

Calidad: Produce un revestimiento de estaño más suave y consistente, lo que mejora la conductividad eléctrica y la longevidad de los componentes.

Amigable con el medio ambiente: a menudo utiliza productos químicos menos dañinos en comparación con los procesos de enlatado convencionales, lo que reduce el impacto ambiental.

Versatilidad: adecuado para varios materiales y formas de componentes, lo que lo hace útil en múltiples aplicaciones.

Aplicaciones:

Fabricación de electrónica: se utiliza para preparar y recubrir componentes electrónicos para soldadura.
Industria automotriz: Encasillado de conectores y cableado para mejorar la fiabilidad.
Telecomunicaciones: recubrimiento de componentes para garantizar una transmisión eficaz de la señal.

En general, las máquinas de estanqueidad por ultrasonido son vitales para garantizar acabados superficiales de alta calidad en componentes electrónicos, contribuyendo a un mejor rendimiento y fiabilidad en los productos finales.

¿Por qué se utiliza la lata ultrasónica para el alambre de aluminio?

Rompe la capa de óxido de aluminio

El aluminio forma naturalmente una capa de óxido (Al2O3), lo que impide la unión adecuada de la soldadura.

La cavitación por ultrasonidos (20-40 kHz) interrumpe esta capa, permitiendo que la soldadura fundida se adhiera.

Soldadura sin flujo

Reduce o elimina la necesidad de flujo químico, haciendo el proceso más limpio y más ecológico.

Un vínculo más fuerte y confiable

Asegura un revestimiento uniforme de soldadura sin huecos o puntos débiles.

Más rápido y más eficiente que los métodos tradicionales

Las máquinas de aderezo por ultrasonido utilizan el efecto de cavitación y la vibración mecánica generada por ultrasonido en líquido de estaño fundido para lograr un tratamiento de aderezo en la superficie del metal.El proceso específico es el siguiente::
Generación de señales eléctricas de alta frecuencia: El generador ultrasónico genera señales eléctricas de alta frecuencia, generalmente con una frecuencia de aproximadamente 20-30 kHz.
Amplificación y conversión de la señal: después de que la señal eléctrica es amplificada por el altavoz, se transmite al transductor ultrasónico,que convierte la señal eléctrica en vibración mecánica y genera ondas sonoras de alta frecuencia.
Peeling de la capa de óxido: La onda de sonido se transmite a la cabeza de trabajo, que aplica vibración al líquido de estaño para generar pequeñas burbujas en el líquido de estaño fundido.Cuando la presión acústica alcanza un cierto valorLas burbujas se expanden rápidamente y luego se cierran repentinamente, generando ondas de choque y microjetos.
Penetración y adherencia del estaño líquido: la energía de vibración empuja el estaño líquido hacia los microporos y huecos metálicos,para que el líquido de estaño pueda humedecer la superficie del metal y formar una capa de estaño uniforme y firme en él, eliminando las burbujas de soldadura y mejorando la adhesión y el sellado entre soldaduras o entre estaño y soldaduras.

¿Qué industrias están adoptando actualmente la tecnología de la lata de ultrasonido?

La tecnología de estabilización por ultrasonidos se está adoptando en varias industrias, principalmente debido a su eficiencia y calidad superior.

1Fabricación de electrónica

Ampliamente utilizado para el estacionamiento de placas de circuito, conectores y componentes electrónicos para mejorar la solderabilidad y prevenir la corrosión.

2Industria del automóvil

Empleado para el acoplamiento de arneses de cableado, conectores y unidades de control electrónico, asegurando conexiones y rendimiento confiables.

3- Las telecomunicaciones

Se utiliza para recubrir componentes como antenas, placas de circuito y conectores, mejorando la transmisión de la señal y la durabilidad.

4- Aeroespacial

Se adopta para componentes críticos donde la fiabilidad y el rendimiento son primordiales, particularmente en el cableado y los conjuntos electrónicos.

5. Dispositivos médicos

Se utiliza en la fabricación de equipos y dispositivos médicos donde las conexiones fiables y de alta calidad son esenciales para la seguridad y la funcionalidad.

6Energía renovable

Implementado en la producción de paneles solares y componentes de turbinas eólicas para mejorar las conexiones eléctricas y la resistencia a los factores ambientales.

7Equipo industrial

Se utiliza para la preparación de conectores y cableado en varias máquinas industriales, mejorando la eficiencia operativa y la vida útil.

8Electrónica de consumo

Adopta para la fabricación de artículos como teléfonos inteligentes, computadoras y electrodomésticos, donde la calidad y el rendimiento son críticos.

9Defensa y Militar

Empleado en la producción de sistemas electrónicos seguros y fiables utilizados en aplicaciones de defensa, garantizando altos estándares de calidad y durabilidad.

¿Puede explicar el proceso de la lata ultrasónica con más detalle?

El proceso de estanqueidad por ultrasonidos implica varios pasos clave y utiliza la tecnología ultrasónica para mejorar el estanqueidad de las superficies metálicas.

1Preparación de los componentes

Limpieza: Antes de la lata, los componentes deben limpiarse a fondo para eliminar contaminantes como aceites, suciedad y oxidación.
Inspección: se inspeccionan los componentes para detectar defectos o irregularidades que puedan afectar al proceso de enlatado.

2. Limpieza por ultrasonidos

Baño ultrasónico: Los componentes se sumergen en una solución líquida de limpieza (a menudo a base de agua) dentro de un tanque de limpieza ultrasónico.
Ondas ultrasónicas: Las ondas sonoras de alta frecuencia se generan mediante transductores, creando cambios rápidos de presión en el líquido.Esto conduce a la formación y el colapso de burbujas microscópicas (cavitación).
Limpieza eficaz: la acción de cavitación elimina eficazmente los contaminantes de la superficie de los componentes, garantizando un sustrato limpio para el enlatado.

3Proceso de estanqueidad

Baño de lata: Después de la limpieza, los componentes se transfieren a un baño de lata que contiene estaño fundido o una aleación de estaño.
Aplicación ultrasónica: se aplican ondas ultrasónicas durante el proceso de enlatado.

Mejora de la transferencia de calor: Las vibraciones aumentan el movimiento de las partículas de estaño, promoviendo una mejor transferencia de calor y una fusión más rápida.
Mejora de la humedad: Las ondas ultrasónicas facilitan la humedad del sustrato con el estaño fundido, asegurando un revestimiento uniforme.

Control de tiempo y temperatura: el proceso se controla para el tiempo y la temperatura óptimos para lograr el espesor y la calidad deseados de la capa de estaño.

4. enfriamiento y solidificación

Refrigeración: después de que los componentes están revestidos, se retiran del baño de lata y se dejan enfriar.
Inspección del revestimiento: se inspecciona el grosor y la calidad del revestimiento de estaño para garantizar que cumplen con las especificaciones.

5Tratamiento posterior al descascaramiento

Procesos de acabado: se pueden aplicar procesos adicionales, como el pulido o la limpieza adicional, para mejorar el acabado de la superficie o preparar los componentes para el montaje.
Control de calidad: Se realizan inspecciones finales para garantizar que los componentes cumplan con todas las normas requeridas antes de ser enviados para su uso en la fabricación.

Ventajas del proceso de enlatado por ultrasonidos

Limpieza mejorada: El paso de limpieza por ultrasonidos asegura que las superficies estén libres de contaminantes, lo cual es crítico para la adhesión y el rendimiento.
Revestimiento uniforme: La aplicación de ondas ultrasónicas durante el enlatado promueve la distribución uniforme de la capa de estaño.
Eficiencia: El proceso reduce el tiempo necesario para la limpieza y la conservación, lo que aumenta la eficiencia general de la producción.

En resumen, el proceso de estabilización por ultrasonidos combina técnicas avanzadas de limpieza y recubrimiento para producir alta calidad,componentes fiables adecuados para diversas aplicaciones en la electrónica y otras industrias.
