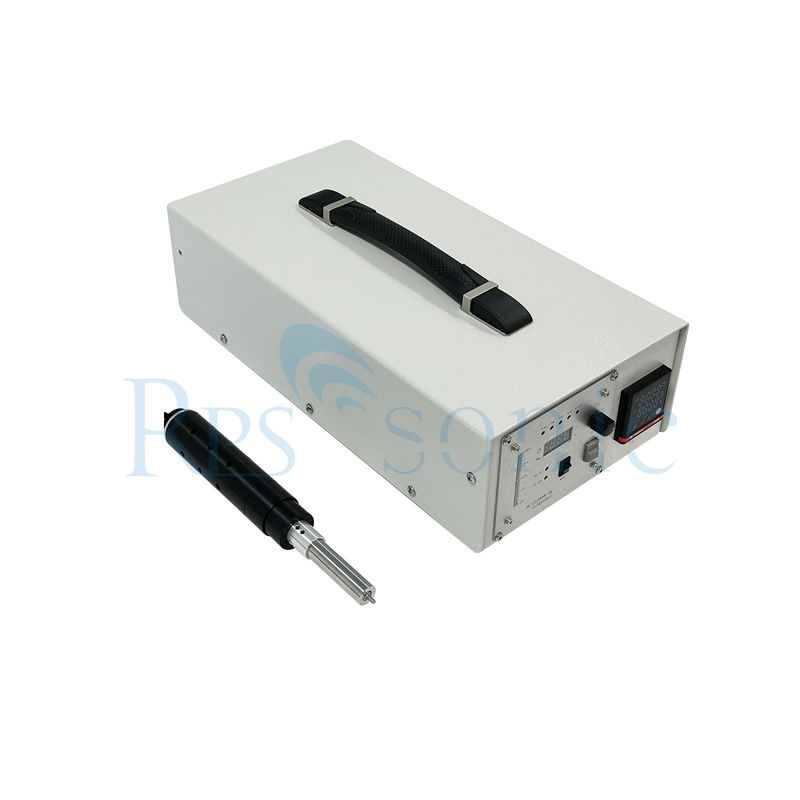

Soldador ultrasónico de mano Nuevo rizador de rizos rodantes
Un soldador ultrasónico es una herramienta de soldadura especializada que utiliza vibraciones ultrasónicas para mejorar el proceso de soldadura, particularmente para materiales desafiantes como metales no ferrosos, componentes chapados o superficies con óxidos persistentes. Aquí hay un desglose detallado de sus características, principios de funcionamiento, aplicaciones y ventajas:
A diferencia de los soldadores tradicionales que se basan únicamente en el calor, los soldadores ultrasónicos combinan calor con vibraciones mecánicas de alta frecuencia (ondas ultrasónicas, típicamente a 20–40 kHz). Los mecanismos clave son:
- Limpieza asistida por vibración: Las ondas ultrasónicas generan microcavitación y fuerzas de cizallamiento que descomponen las capas de óxido y los contaminantes en la superficie de la pieza de trabajo. Esto es fundamental porque los óxidos (por ejemplo, en aluminio, cobre o acero inoxidable) pueden evitar que la soldadura se adhiera correctamente.
- Mejora de la humectación: Al eliminar los óxidos, la soldadura (a menudo aleaciones sin plomo o especializadas) puede “mojar” la superficie de manera más efectiva, formando una fuerte unión metalúrgica.
- Transferencia de calor: El soldador aún proporciona energía térmica para fundir la soldadura, pero las vibraciones ultrasónicas mejoran significativamente la eficiencia del proceso.
Un soldador ultrasónico normalmente incluye:

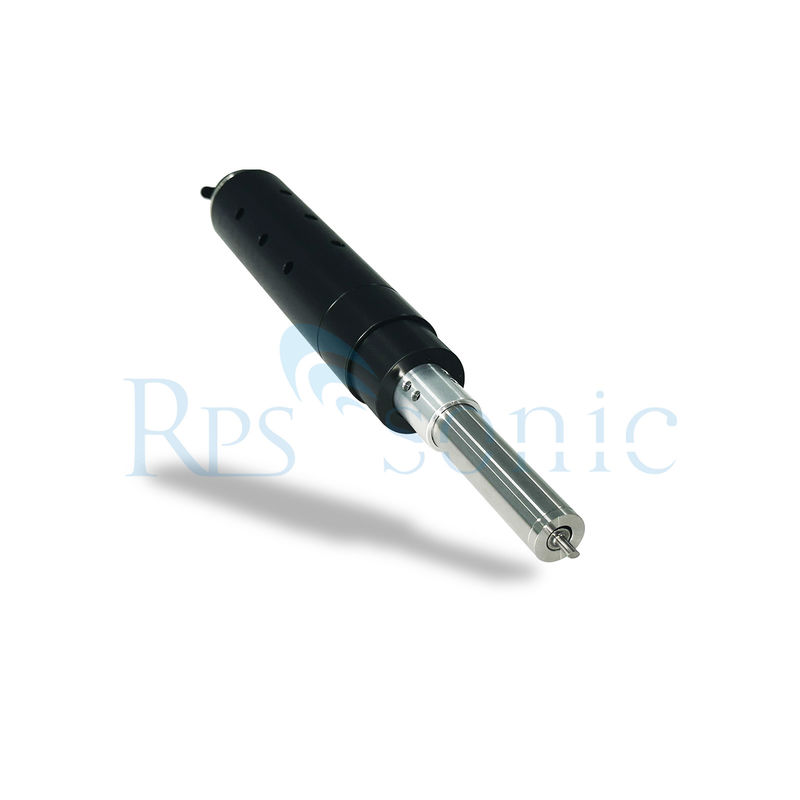

- Transductor ultrasónico: Convierte la energía eléctrica en vibraciones mecánicas.

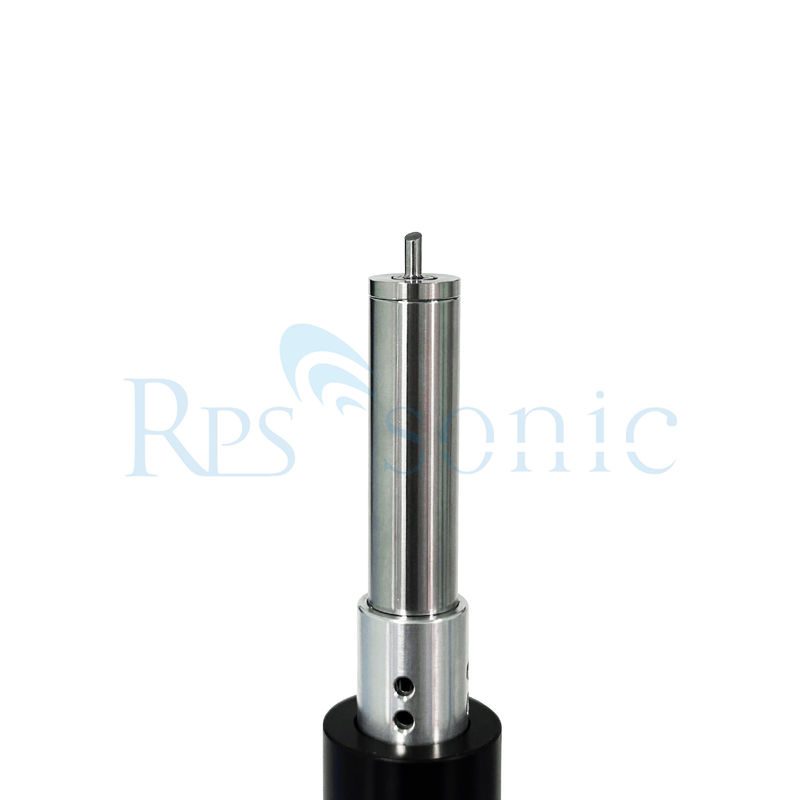

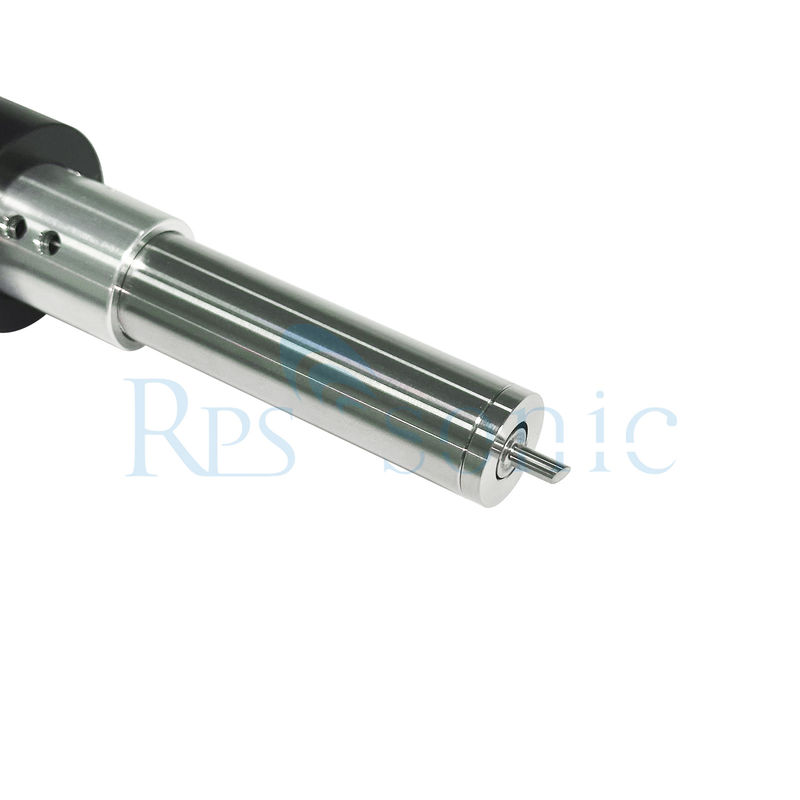

- Punta de soldadura: Conduce tanto el calor como las ondas ultrasónicas a la pieza de trabajo. La punta a menudo está hecha de materiales duraderos (por ejemplo, titanio o acero revestido) para soportar vibraciones de alta frecuencia.
- Fuente de alimentación: Proporciona calor (a través de un elemento calefactor) y energía ultrasónica al transductor.
- Unidad de control: Ajusta parámetros como la temperatura, la amplitud de la vibración y el tiempo de soldadura.
La soldadura ultrasónica es ideal para escenarios donde la soldadura tradicional falla debido a la oxidación o la complejidad del material. Los usos comunes incluyen:
- Fabricación de electrónica: Soldadura de componentes de aluminio o cobre en placas de circuito, especialmente para aplicaciones de alta fiabilidad como la aeroespacial o la electrónica automotriz.
- Joyería y trabajo de metales: Unión de metales no ferrosos (por ejemplo, plata, oro, aluminio) sin calor excesivo, lo que puede dañar diseños delicados.
- Producción de paneles solares: Unión de cintas de aluminio o cobre a células solares, donde las capas de óxido son frecuentes.
- Dispositivos médicos: Soldadura de componentes diminutos en equipos médicos, que requieren uniones precisas y limpias.
- Trabajos de reparación: Desoldadura o reelaboración de componentes en placas oxidadas o corroídas.
| Característica |
Soldadura ultrasónica |
Soldadura tradicional |
| Eliminación de óxido |
Automática a través de vibraciones ultrasónicas. |
Requiere flujo o limpieza manual. |
| Humectación de soldadura |
Excelente, incluso en metales difíciles. |
Pobre en superficies oxidadas sin flujo. |
| Dependencia del flujo |
Necesidad reducida de flujo (respetuoso con el medio ambiente). |
Gran dependencia del flujo (puede causar residuos). |
| Exposición al calor |
Se requiere menos calor, lo que reduce el riesgo de daños. |
Un calor más alto puede dañar componentes sensibles. |
| Resistencia de la junta |
Uniones más fuertes y fiables. |
Variable, dependiendo de la limpieza de la superficie. |
- Costo: Los soldadores ultrasónicos son más caros que los modelos tradicionales debido al transductor y la electrónica adicionales.
- Complejidad: Requiere una calibración cuidadosa de la temperatura y la configuración de vibración para diferentes materiales.
- Desgaste de la punta: La punta de soldadura puede degradarse más rápido debido a las vibraciones continuas, lo que requiere un reemplazo regular.
- Ruido: Las vibraciones ultrasónicas pueden producir sonidos agudos (aunque a menudo por debajo del rango de audición humana, dependiendo de la frecuencia).

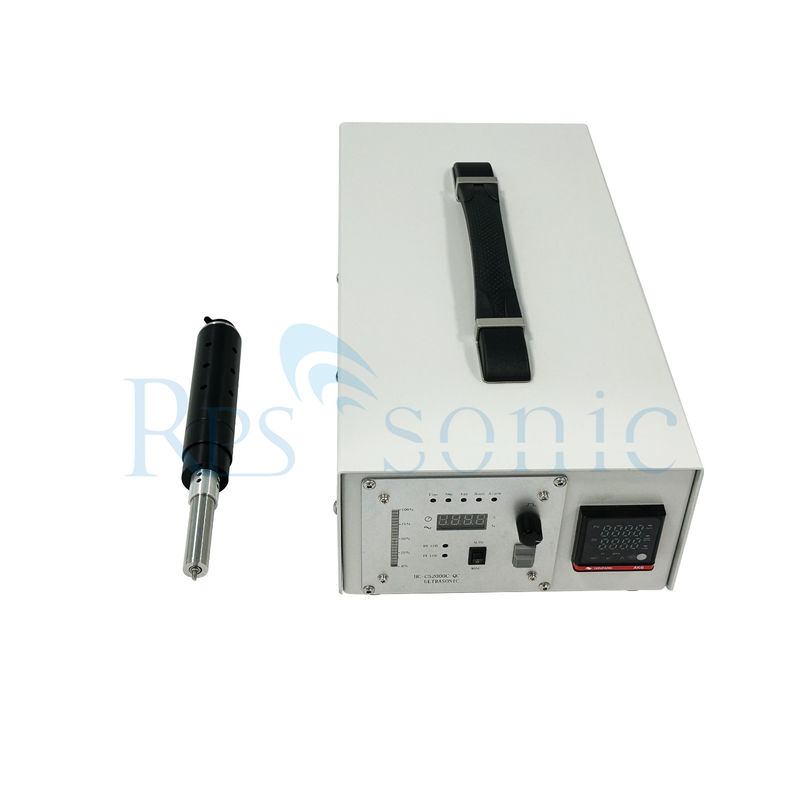

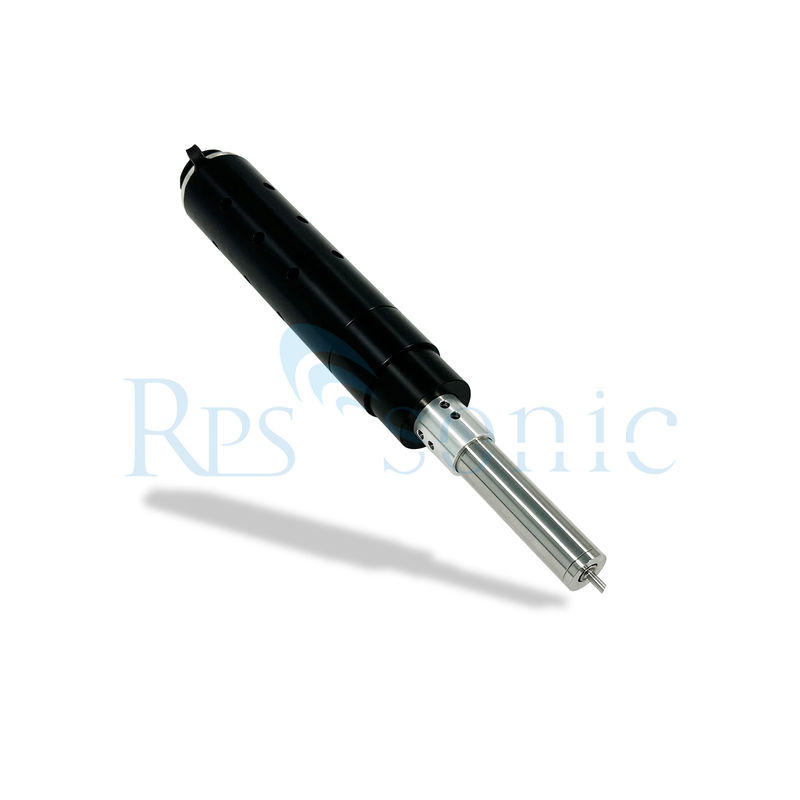

- Unidades de mano: Portátiles para tareas de soldadura manual (por ejemplo, trabajos de reparación o producción a pequeña escala).
- Sistemas montados en banco: Modelos de grado industrial para líneas de montaje automatizadas, que ofrecen un control preciso sobre el calor y la vibración.
- Pistolas de soldadura ultrasónicas: Combinan la aplicación de soldadura y flujo en una sola herramienta, optimizando la eficiencia.
- Reducción del flujo: Al minimizar la dependencia de los flujos químicos, la soldadura ultrasónica reduce los residuos peligrosos y mejora la seguridad en el lugar de trabajo.
- Gestión del calor: Una menor producción de calor reduce el riesgo de quemaduras o daños térmicos a los componentes.
Los soldadores ultrasónicos son indispensables para unir materiales desafiantes donde los métodos tradicionales no son suficientes. Al fusionar el calor con la tecnología ultrasónica, permiten uniones de soldadura más limpias y fuertes con menos dependencia de los productos químicos, lo que los hace valiosos en industrias que exigen alta precisión y fiabilidad. Ya sea para electrónica delicada o fabricación de metales robusta, su capacidad para superar la oxidación garantiza resultados consistentes y profesionales.
Los soldadores ultrasónicos juegan un papel fundamental en la fabricación de electrónica, particularmente para tareas que involucran metales no ferrosos, superficies propensas a la oxidación, o componentes sensibles donde los métodos de soldadura tradicionales luchan. A continuación se presentan sus aplicaciones comunes en este campo, junto con información técnica y ejemplos:
El aluminio es ligero y rentable, pero forma una capa de óxido gruesa y tenaz (Al₂O₃) que repele la soldadura. La soldadura ultrasónica resuelve esto al:
- Descomponer los óxidos: Las vibraciones interrumpen la capa de Al₂O₃, lo que permite que la soldadura (por ejemplo, aleaciones de aluminio-estaño) se una directamente con el metal.
- Aplicaciones:
- Electrónica de potencia: Unión de disipadores de calor de aluminio a PCB en amplificadores de potencia o reguladores de voltaje para mejorar la disipación térmica.
- Electrónica automotriz: Soldadura de cables o terminales de aluminio en sensores de automóviles, faros LED o sistemas de gestión de baterías (BMS) de vehículos eléctricos (EV).
- Electrónica de consumo: Unión de carcasas o protectores de aluminio a PCB en teléfonos inteligentes o computadoras portátiles para la supresión de interferencias electromagnéticas (EMI).
Si bien el cobre se suelda más fácilmente que el aluminio, la oxidación (por ejemplo, CuO/Cu₂O) y las variaciones en el grosor del revestimiento aún pueden causar problemas. La soldadura ultrasónica mejora:
- Humectación en cobre oxidado: Se utiliza en trazas de cobre envejecidas o expuestas en PCB durante la reparación o reelaboración.
- Aplicaciones:
- Circuitos de alta corriente: Soldadura de buses o trazas de cobre gruesos en inversores, accionamientos de motores o paquetes de baterías (por ejemplo, en vehículos eléctricos o sistemas de energía renovable).
- PCB flexibles: Unión de trazas flexibles de cobre a PCB rígidas, donde el calor tradicional puede dañar los sustratos flexibles.
- Componentes chapados en cobre: Garantizar uniones fiables en conectores, interruptores o relés chapados en cobre.
Estos metales son resistentes a la corrosión pero tienen poca soldabilidad debido a los óxidos estables (por ejemplo, Cr₂O₃ en acero inoxidable). La soldadura ultrasónica permite:
- Unión metalúrgica directa: Al eliminar los óxidos, la soldadura (a menudo con contenido de níquel o plata) se adhiere sin exceso de flujo.
- Aplicaciones:
- Electrónica industrial: Soldadura de soportes o carcasas de acero inoxidable a PCB en entornos hostiles (por ejemplo, automatización de fábricas, equipos de petróleo/gas).
- Dispositivos médicos: Unión de componentes niquelados en marcapasos, equipos de resonancia magnética o instrumentos quirúrgicos, donde la biocompatibilidad y la fiabilidad son fundamentales.
Las regulaciones ambientales (por ejemplo, RoHS) impulsan el uso de soldaduras sin plomo (por ejemplo, Sn-Ag-Cu), que tienen puntos de fusión más altos y menor capacidad de humectación. La soldadura ultrasónica aborda esto al:
- Reducir la tensión superficial: Las vibraciones ayudan a que la soldadura sin plomo fluya hacia espacios reducidos o componentes de paso fino.
- Aplicaciones:
- PCB de alta densidad: Soldadura de microprocesadores, BGA (matrices de rejilla de bolas) o QFN (paquetes sin plomo de cuatro lados) con un mínimo de residuos de flujo.
- Electrónica aeroespacial: Cumplir con los estrictos estándares para uniones sin plomo y de baja emisión de gases en componentes de aviónica o satélites.
|
|
|
|
|
Amplitud ultrasónica ajustable
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
