Saldaderas ultrasónicas para vidrio y PCB

Un soldador por ultrasonidos es una herramienta de soldadura especializada que utiliza tecnología ultrasónica para mejorar el proceso de soldadura.

Principio de trabajo

Generación de vibración ultrasónica: el soldador ultrasónico está equipado con un transductor ultrasónico.Este transductor convierte la energía eléctrica en vibraciones mecánicas de alta frecuencia en el rango de frecuencia ultrasónica, generalmente en un rango de 20 kHz a 100 kHz.
Impacto sobre la soldadura y la pieza de trabajo: cuando la punta de la soldadura entra en contacto con la soldadura y la pieza de trabajo a soldar, las vibraciones ultrasónicas se transmiten al área de unión de la soldadura.Las vibraciones de alta frecuencia interrumpen la capa de óxido en la superficie de la pieza de trabajo y la soldaduraEsto permite que la soldadura humedezca las superficies de manera más eficaz y penetre en las micro grietas y poros de la pieza de trabajo, lo que resulta en una unión de soldadura más fuerte y confiable.

Ventajas

Excelente capacidad de humedecimiento: puede mejorar significativamente el efecto de humedecimiento de la soldadura en la superficie de la pieza.puede ser difícil conseguir una buena humedad en algunos materiales con mala solderabilidadSin embargo, el soldador ultrasónico puede superar este problema, asegurando una unión de soldadura más uniforme y completa.
Soldaduras de alta calidad: Al promover una mejor penetración y adherencia de la soldadura, la soldadura por ultrasonidos ayuda a formar juntas de soldadura con mayor resistencia y mejor conductividad eléctrica.Esto es particularmente importante en aplicaciones donde se requiere una alta fiabilidad, como en la industria electrónica para la fabricación de placas de circuitos impresos.
Reducción de los daños térmicos: en comparación con los métodos de soldadura tradicionales que dependen principalmente de altas temperaturas para fundir la soldadura,La soldadura por ultrasonidos puede lograr buenos resultados de soldadura a temperaturas relativamente más bajasEsto contribuye a reducir el riesgo de daños térmicos en la pieza de trabajo, especialmente para componentes y materiales sensibles al calor.
Adecuado para diversos materiales: se puede utilizar para soldar una amplia variedad de materiales, incluidos algunos metales difíciles de soldar como el aluminio y el cobre.Las vibraciones ultrasónicas pueden romper las capas de óxido en estos materiales, lo que permite una soldadura exitosa.

Aplicaciones

Fabricación de electrónica: se utiliza ampliamente en la producción de placas de circuito impreso (PCB), para soldar componentes como resistencias, condensadores, circuitos integrados, etc. en el PCB.La alta precisión y fiabilidad de la soldadura por ultrasonidos garantizan la calidad de los productos electrónicos.
Industria automotriz: En la fabricación de electrónica automotriz, como la producción de unidades de control del motor, módulos de electrónica de potencia y arneses de cableado automotriz,La soldadura por ultrasonidos se utiliza para lograr conexiones confiables entre diferentes componentes.
Aeroespacial y Defensa: Debido a su alta fiabilidad y capacidad para manejar materiales de alto rendimiento, la soldadura ultrasónica se utiliza en la producción de electrónica aeroespacial y de defensa,donde la calidad y fiabilidad de las juntas de soldadura son de suma importancia.
Fabricación de joyas: También se emplea en la industria de la joyería para soldar metales preciosos y piedras preciosas.El control preciso y el proceso de soldadura suave de la soldadura por ultrasonidos ayudan a evitar daños en los materiales delicados y aseguran la calidad de la joyería.

Estructura

Generador ultrasónico: Este es el componente central que genera señales eléctricas de alta frecuencia para impulsar el transductor ultrasónico.Por lo general, tiene funciones tales como ajuste de frecuencia y control de potencia para adaptarse a diferentes requisitos de soldadura.
Transductor ultrasónico: Como se mencionó anteriormente, convierte la energía eléctrica en vibraciones mecánicas.El transductor está típicamente hecho de materiales piezoeléctricos que exhiben el efecto piezoeléctrico, lo que significa que pueden deformarse cuando se aplica un campo eléctrico y generar un campo eléctrico cuando se deforman.

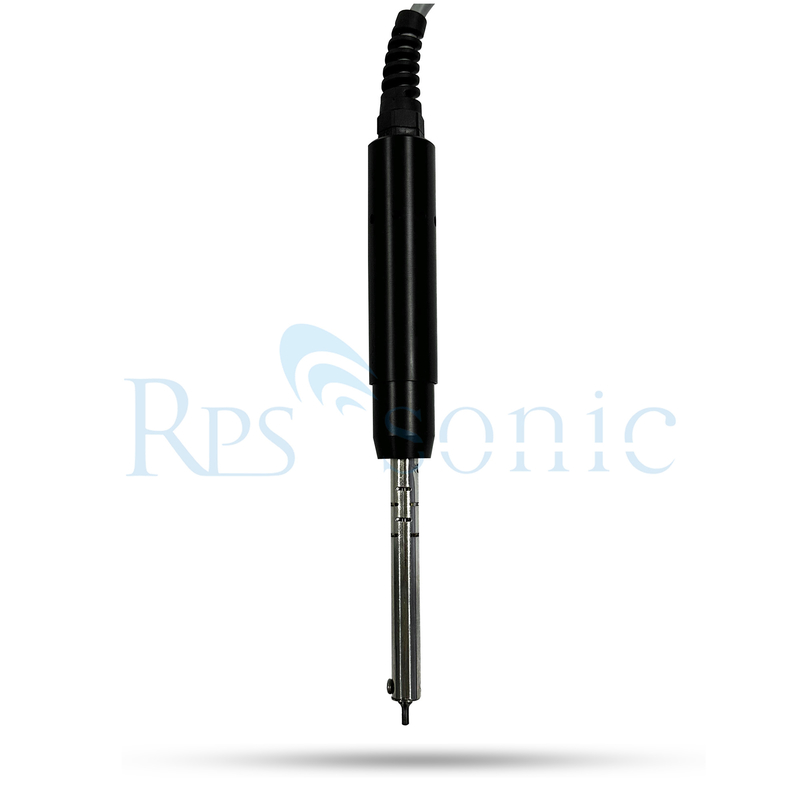

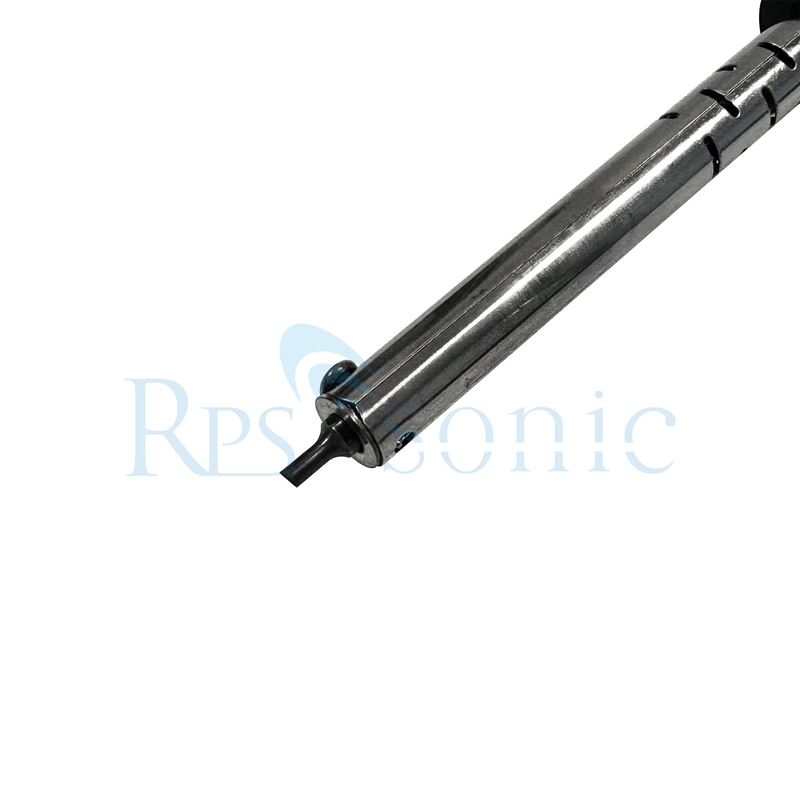

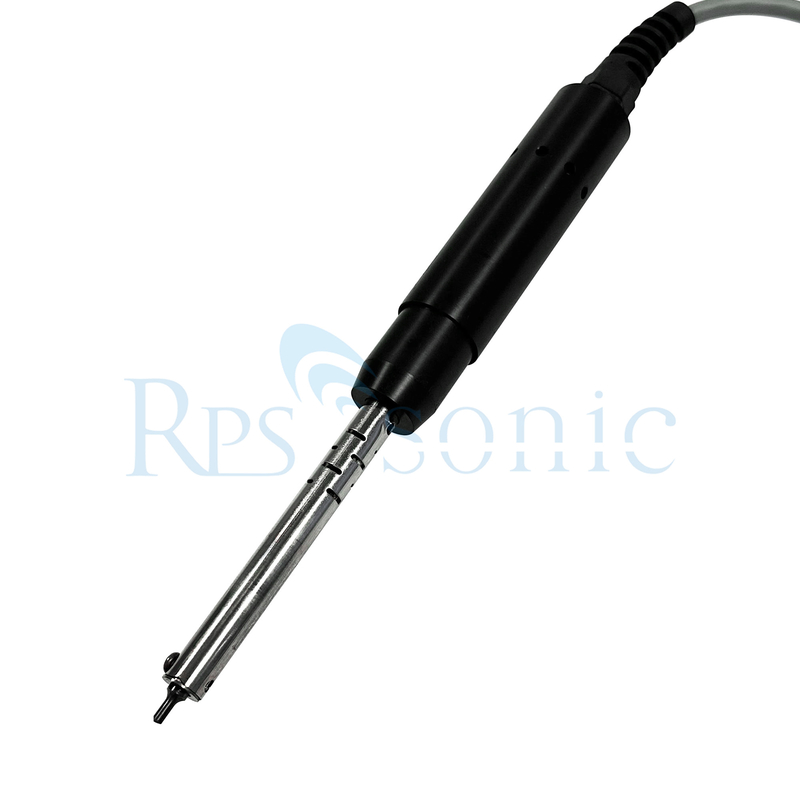

Punta de soldadura: La punta de la soldadura está diseñada para transmitir las vibraciones ultrasónicas a la soldadora y la pieza de trabajo.Por lo general, está hecho de materiales resistentes al calor y conductores eléctricos, como una aleación de cobre o tungstenoLa forma y el tamaño de la punta de soldadura se pueden personalizar de acuerdo con diferentes aplicaciones de soldadura.
Mango y sistema de enfriamiento: El mango del soldador ultrasónico está diseñado para una fácil operación y agarre.También puede incorporar un sistema de refrigeración para evitar el sobrecalentamiento del transductor y otros componentes durante el funcionamiento.Esto se logra generalmente mediante métodos de enfriamiento por aire o agua.

¿Cuáles son las ventajas de utilizar un soldador ultrasónico en comparación con un soldador tradicional?
¿Existen aplicaciones o industrias específicas en las que los soldadores ultrasónicos se utilicen comúnmente?
¿Se puede utilizar un soldador ultrasónico para todo tipo de tareas de soldadura?
