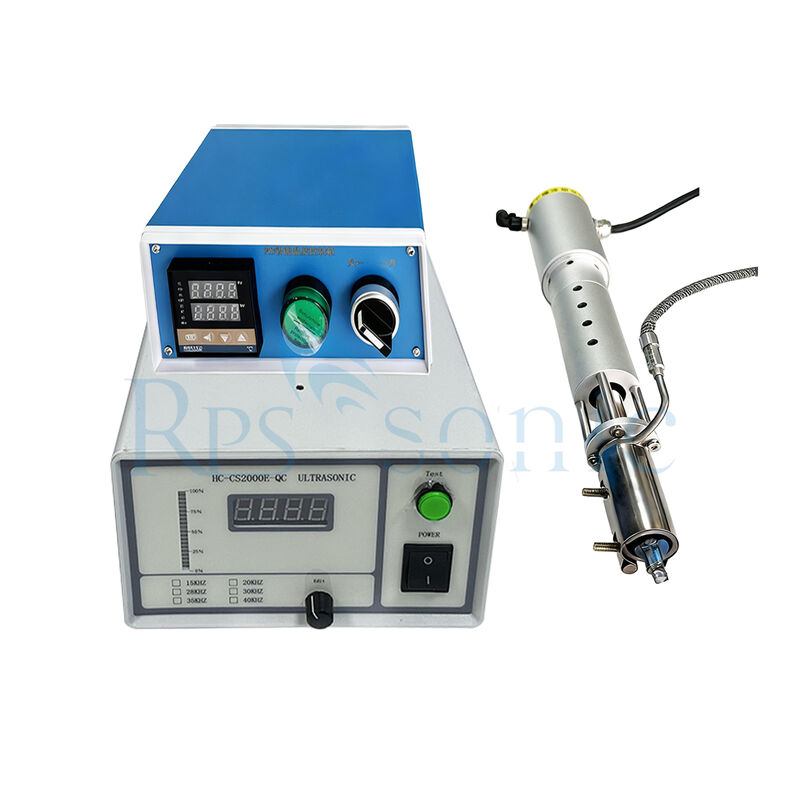

Soldadura por ultrasonidos de hierro de alta eficiencia Soldadura por ultrasonidos de vidrio para la industria de la construcción

Enlaces de soldadura por ultrasonido vidrio titanio cerámica de acero inoxidable

I. ¿Qué es un soldador ultrasónico?

Un soldador ultrasónico es un dispositivo de soldadura respetuoso con el medio ambiente que integra calentamiento y vibración ultrasónica de alta frecuencia.Su estructura central incluye un conjunto de cristal piezoeléctrico vibranteLa potencia ultrasónica (10 ~ 50 W), la frecuencia de vibración (normalmente 20 ~ 60 kHz), la frecuencia de vibración (normalmente 20 ~ 60 kHz), la frecuencia de vibración (normalmente 20 ~ 60 kHz) y la frecuencia de vibración (normalmente 20 ~ 60 kHz).y la temperatura de soldadura (rango ajustable de 120-400°C) se puede controlar con precisión a través de un panel de controlSu principio de funcionamiento es el siguiente: primero, la soldadura es derretida por el elemento de calefacción; luego, la energía de vibración de alta frecuencia se transfiere a la soldadura fundida.El efecto de cavitación generado por la vibración descompone y dispersa la película de óxido en la superficie del material base.Simultáneamente, el efecto de flujo acústico favorece la humedecimiento y difusión de la soldadura con el material base, formando finalmente una unión de soldadura densa.Se puede lograr una soldadura de alta calidad sin necesidad de flujo.

II. Funciones de las soldadoras por ultrasonidos

* **Limpieza y activación de la superficie de soldadura:** Mediante cavitación, los soldadores ultrasónicos eliminan las películas de óxido y las impurezas de la superficie de los materiales básicos (metales, vidrio, cerámica, etc.)), sustituyendo el efecto de limpieza química del flujo y evitando la contaminación residual y la corrosión.
* ** Mejora de la calidad de soldadura:** La vibración de alta frecuencia obliga a la soldadura líquida a penetrar en los microporos y grietas del material base,exprimir burbujas de soldadura y reducir defectos como soldadura incompleta y soldadura perdidaEsto da como resultado una unión de soldadura no porosa y de alta resistencia, mejorando el sellado de la conexión y la durabilidad.
* **Simplificación del proceso de soldadura:** Elimina la necesidad de metalización y pretratamiento de materiales no metálicos como el vidrio,que permite la soldadura directa de materiales diferentes, como metales y vidrio/cerámicaEsto acorta el proceso de producción y reduce las dificultades operativas y los riesgos de calidad.
* ** Adaptación a diversas necesidades de soldadura:** Equipado con ajuste automático de frecuencia y control preciso de la temperatura,Los hierros de soldadura ultrasónicos pueden controlar la cantidad de soldadura y el grosor de la soldadura cuando se combinan con dispositivos de alimentación de alambreSon adecuados para escenarios de soldadura de diferentes tamaños y materiales, adaptándose tanto a la soldadura manual como a las operaciones automatizadas de la línea de producción.

III. Principales industrias de aplicación de las soldadoras por ultrasonidos

* Industria de procesamiento profundo de vidrio: unión herméticamente sellada de vidrio al vacío, soldadura de electrodos de vidrio LCD, sellado de vidrio de fibra óptica, etc.
* Industria electrónica y de semiconductores: unión de matrices de semiconductores de potencia, unión de plomo de circuito integrado, conexión de componentes de disipación de calor de baterías de nueva energía,soldadura a baja temperatura con grafeno/carburo de silicio, etc.
* Industria de la energía solar: soldadura por contacto de electrodos de células solares (cristalinas, de película delgada);
* Industria del automóvil y de los electrodomésticos: soldadura por enrollamiento de transformadores (saldadura por alambre de aluminio en sustitución de la soldadura por alambre de cobre), soldadura por contacto para calefacción de ventanas traseras de automóviles,conexión de componentes de sellado de electrodomésticos, etc.
* Fabricación de precisión y industria de joyería: metallización de revestimiento óptico de gafas, fabricación de joyas de vidrio, unión de accesorios de hardware pequeños, etc.
* Laboratorio y campos de procesamiento especial: soldadura de materiales especiales a pequeña escala, investigación sobre procesos de unión de materiales diferentes, etc.

En comparación con los procesos de soldadura tradicionales, las soldadoras ultrasónicas ofrecen varias ventajas clave en la soldadura de vidrio al vacío.una de sus ventajas más significativasEl efecto de cavitación del ultrasonido elimina directamente la película de óxido de la superficie del sustrato, sustituyendo el efecto de limpieza química del flujo.Esto no sólo evita la generación de humos nocivos y protege el medio ambiente de producción, sino que también elimina por completo el impacto de los residuos de flujo en el equipo de embalaje y los niveles de vacíoAdemás, elimina los pasos de limpieza posteriores, simplificando significativamente el proceso de producción y reduciendo los costes.Vibración de alta frecuencia obliga a la soldadura líquida a penetrar los microporos y grietas del material base, sellando estos pequeños huecos y expulsando burbujas de aire de la soldadura, lo que da como resultado una unión de soldadura porosa y densa, evitando eficazmente defectos como soldaduras incompletas y fugas,y mejorar significativamente la tasa de éxito de sellado y la tasa de calificación del producto de vidrio al vacíoAdemás, las vibraciones ultrasónicas aumentan el número de enlaces rotos en la superficie del vidrio, lo que permite la unión electrónica entre el vidrio y el metal.y la creación de una estructura de bloqueo mecánico estrecho entre los paneles de vidrioEsto mejora en gran medida la resistencia y durabilidad de la conexión, garantizando el rendimiento de sellado a largo plazo del vidrio de vacío.

Además, los soldadores ultrasónicos simplifican el proceso de producción y reducen la dificultad operativa..Las conexiones de soldadura de vidrio a metal y de vidrio a vidrio se pueden lograr directamente sin tratamiento de metalización del vidrio,acortamiento del ciclo de producción y reducción de los riesgos de calidad causados por una preparación inadecuada de la capa de metalizaciónMientras tanto, el soldador ultrasónico cuenta con un ajuste automático de frecuencia para manejar las variaciones de carga de potencia durante el proceso de soldadura, lo que garantiza la fiabilidad de la soldadura.Su temperatura se puede controlar con precisión a través de una red local, y combinado con el alimentador de alambre y la estructura de precalentamiento de aire caliente, permite un control preciso de la cantidad de soldadura y el grosor de la soldadura,adaptación a las necesidades de soldadura de vidrio al vacío de diferentes tamaños y especificacionesPor último, tiene una gama más amplia de aplicaciones y es más respetuosa con el medio ambiente.con un contenido de aluminio superior o igual a 10%,, a diferentes metales, por lo que es adecuado para diversos escenarios de soldadura en la producción de vidrio al vacío.Sus características de no utilizar reactivos químicos nocivos y de no emitir contaminantes se alinean con la tendencia de desarrollo de la producción verde industrial moderna, ayudando a las empresas a mejorar el medio ambiente.

Fabricación de electrónica: se utiliza ampliamente en la producción de placas de circuito impreso (PCB), para soldar componentes como resistencias, condensadores, circuitos integrados, etc. en el PCB.La alta precisión y fiabilidad de la soldadura por ultrasonidos garantizan la calidad de los productos electrónicos.
Industria automotriz: En la fabricación de electrónica automotriz, como la producción de unidades de control del motor, módulos de electrónica de potencia y arneses de cableado automotriz,La soldadura por ultrasonidos se utiliza para lograr conexiones confiables entre diferentes componentes.
Aeroespacial y Defensa: Debido a su alta fiabilidad y capacidad para manejar materiales de alto rendimiento, la soldadura ultrasónica se utiliza en la producción de electrónica aeroespacial y de defensa,donde la calidad y fiabilidad de las juntas de soldadura son de suma importancia.
Fabricación de joyas: También se emplea en la industria de la joyería para soldar metales preciosos y piedras preciosas.El control preciso y el proceso de soldadura suave de la soldadura por ultrasonidos ayudan a evitar daños en los materiales delicados y aseguran la calidad de la joyería.

Estructura

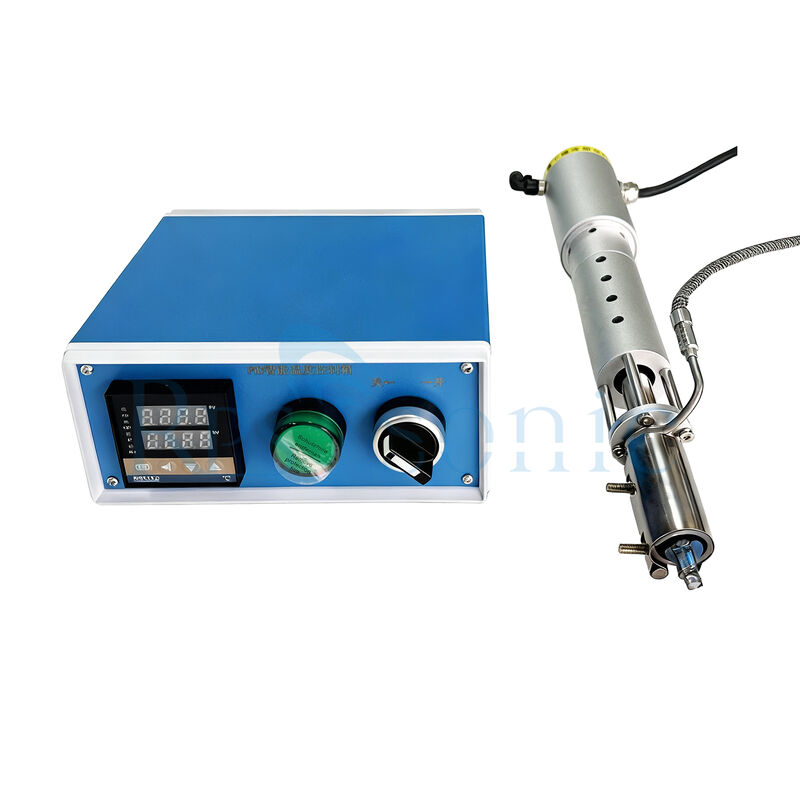

Generador ultrasónico: Este es el componente central que genera señales eléctricas de alta frecuencia para impulsar el transductor ultrasónico.Por lo general, tiene funciones tales como ajuste de frecuencia y control de potencia para adaptarse a diferentes requisitos de soldadura.
Transductor ultrasónico: Como se mencionó anteriormente, convierte la energía eléctrica en vibraciones mecánicas.El transductor está típicamente hecho de materiales piezoeléctricos que exhiben el efecto piezoeléctrico, lo que significa que pueden deformarse cuando se aplica un campo eléctrico y generar un campo eléctrico cuando se deforman.

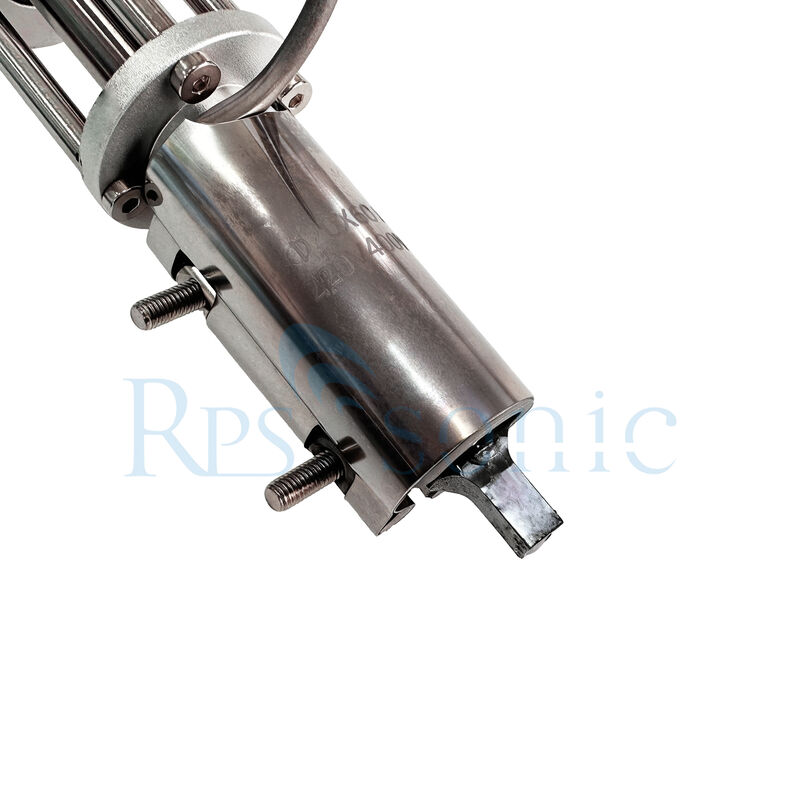

Punta de soldadura: La punta de la soldadura está diseñada para transmitir las vibraciones ultrasónicas a la soldadora y la pieza de trabajo.Por lo general, está hecho de materiales resistentes al calor y conductores eléctricos, como una aleación de cobre o tungstenoLa forma y el tamaño de la punta de soldadura se pueden personalizar de acuerdo con diferentes aplicaciones de soldadura.

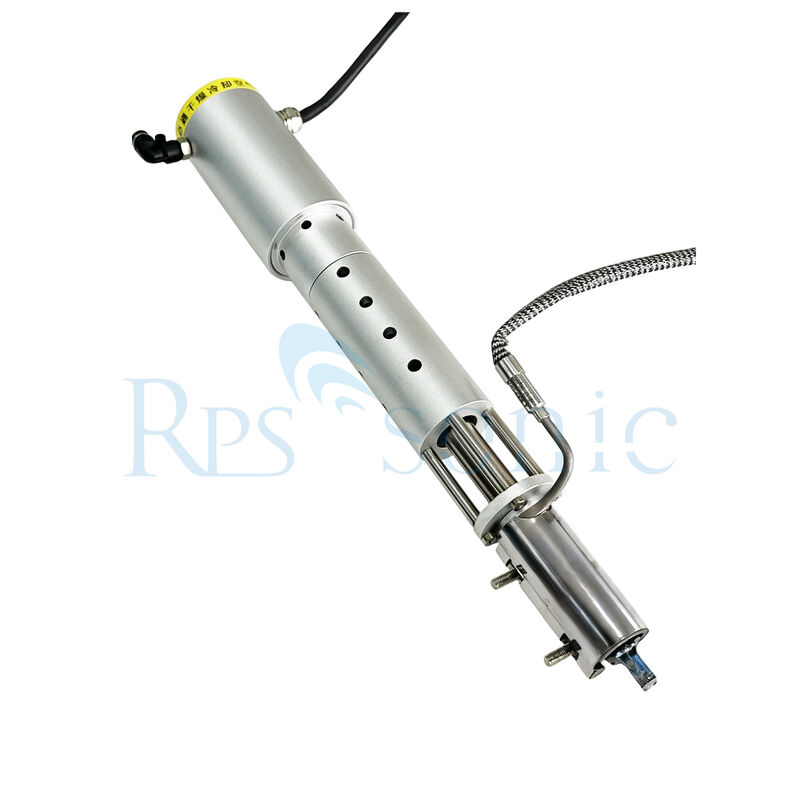

Mango y sistema de enfriamiento: El mango del soldador ultrasónico está diseñado para una fácil operación y agarre.También puede incorporar un sistema de refrigeración para evitar el sobrecalentamiento del transductor y otros componentes durante el funcionamiento.Esto se logra generalmente mediante métodos de enfriamiento por aire o agua.

Ejemplos de aplicación

Fabricación de electrónica:En la producción de componentes electrónicos, se utiliza para soldar electrodos en sustratos de vidrio y cerámica, conectar materiales y componentes superconductores,y enlaces de unión en circuitos integrados híbridos.
Dispositivos ópticos: Se utiliza en la fabricación de adornos de vidrio y la metalización de vidrios ópticos, como la unión de aros metálicos a fibras de vidrio óptico y el sellado de tubos de vidrio.
Industria de la energía solar: Se utiliza para el cableado de electrodos de vidrio de células solares, simplificando el proceso de producción y reduciendo los costos.
